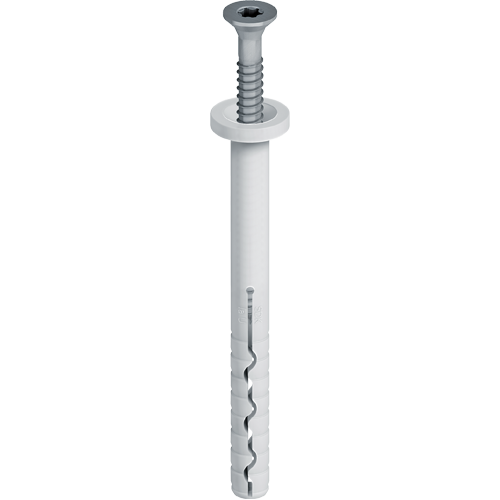

ejotherm® SDK U

Alkalmazás

Műanyag dübel acél csavarral

• Tartó- és lábazati sínek felszereléséhez
• Minden felhasználási kategóriában alkalmazható (A, B, C, D, E)

Tulajdonságok

• Rövid rögzítési- és minimális furatmélység
• Magas terhelhetőség a maximális biztonságért
• Kedvező dübelfelhasználás
• Az előszerelt csavarok egyszerű és gyors szerelést biztosítanak
• Használja az EJOT AS hézagkiegyenlítő elemeket a homlokzati egyenetlenségek kiegyenlítésére

Műszaki adatok

• Dübelátmérő: 8 mm
• A gallér átmérője: 16 mm
• Furatmélység h₁ ≥: 35 mm (75 mm)
• Rögzítési mélység h_ef≥:  25mm (65 mm)
• Csavarbehajtás: TX30
• Felhasználási kategóriák (ETA): A, B, C, D, E
• Európai műszaki értékelés: ETA-04/0023

A zárójelben lévő adatok pórusbetonban (E felhasználási kategória) történő alkalmazásra vonatkoznak.

Jellemző terhelési értékek

Felhasználási kategória A:

• Normál beton ≥ C 12/15 DIN EN 206-1 szerint: 1,5 kN
• Normál beton ≥ C 16/20 - C 50/60 DIN EN 206-1 szerint: 1,5 kN
• Kéregpanel betonból C16/20 - C50/60: 1,5 kN

Felhasználási kategória B:

• Tömör tégla (≥ Mz 12) DIN 105 szerint: 1,5 kN
• Mészhomok falazóelem ((≥ KS 12) DIN EN 106 szerint: 1,5 kN
• Tömör falazat könnyűbetonból (V) DIN 18152: 0,6 kN

Felhasználási kategória C:

• Üreges tégla (HLz) DIN 105 szerint: 1,2 kN
• Üreges tégla (Hlz) referenciatégla az ÖNORM B 6124 szerint: 0,75 kN
• Mészhomok üreges falazóelem (≥ KSL 6) DIN EN 106 szerint: 1,5 kN
• Üreges falazóelem könnyűbetonból (≥ HbL) DIN 18151 szerint: 0,6 kN

Felhasználási kategória D:

• Könnyű-adalékanyagos beton (LAC): 0,9 kN

Felhasználási kategória E:

• Pórusbeton P2 - P7: 0,75 kN

A megengedett terheléseknél a mindenkori nemzeti biztonsági tényezőt kell figyelembe venni. Kérjük az értékelésben megadott értékek betartását!
