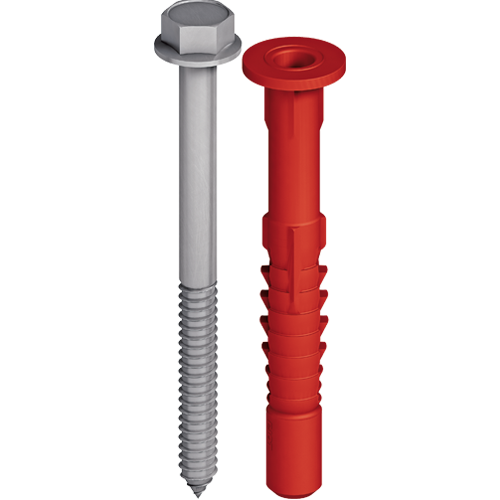

EJOT® homlokzati dübel SDF-KB-14A

Alkalmazás

• Fém épületkiegészítő elemek rögzítése
• Nem teherhordó biztonsági töbletet tartalmazó rendszerekhez az ETAG 020 szerint
• Alkalmas fali szekrények, burkolatok, fém tartókonzolok rögzítésére

Tulajdonságok

• Hatlapfej préselt alátéttel
• Minden általános építőanyaghoz engedélyezett
• Megbízható tartás a problémás építőanyagokban az optimalizált feszítőrésznek köszönhetően.
• Biztonságos tartás a körkörös feszítésnek köszönhetően.
• Termékbeazonosítás a dübelhüvely eltérő színezésén keresztül
• Kettős elfordulás elleni védelem a biztonságos összeszerelés érdekében

Műszaki adatok

Jellemző értékek

• Átmérő: 14 mm
• Behajtó: SW17 hatlap
• Furatmélység ≥ t: 80 mm
• Rögzítési mélység ≥ hv: 70 mm

Megengedett terhelési értékek

• Húzóterhelés NRk,p betonban > C12/15: 8,50 kN
• Tömör tégla Mz 20-1,8, NF: 5,50 kN
• Mészhomoktégla KS, 2 DF 20-2,0: 6,00 kN
• Mészhomoktégla KS, 8 DF 20-1,8: 7,00 kN
• Tömör falazat V, 3 DF: 3,00 kN
• Üreges tégla HLz, 2 DF 28-1,2: 2,00 kN
• Mészhomok üreges falazóelem 8 DF 16-1,4: 2,50 kN
• Üreges falazat könnyűbetonból Hbl, 12 DF: 2,00 kN
• Pórusbeton f_CK ≥ 2 N/mm2: 1,20 kN
• Pórusbeton f_CK ≥ 4 N/mm2: 2,50 kN
• Pórusbeton f_CK ≥ 6 N/mm2: 4,50 kN
• Nyíróterhelés VRk,s
  • Dübel acélcsavarral: 21,7 kN
  • Dübel korrózióálló nemesacél csavarral A4: 25,3 kN
• Hajlító nyomaték MRk,s
  • Dübel acélcsavarral: 62,5 Nm
  • Dübel korróziálló nemesacél csavarral A4: 72,9 Nm

*érvényes a következő hőmérséklettartományban: 30-50 oC / 50-80 oC

Megjegyzés
Kérjük, tervezésnél vegye figyelembe az ETA-15/0027 engedélyt.
