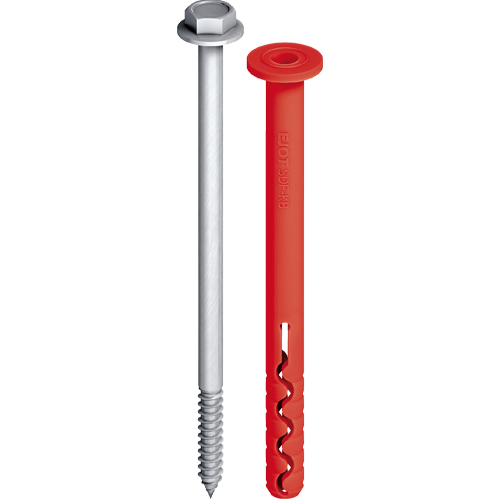

EJOT® homlokzati dübel SDF-KB-8V
Termékadatok
-
Alkalmazás
- Fémszerkezetek tömörtégla falazatra és betonra történő rögzítéséhez
-
Tulajdonságok
- Hatlapfej préselt alátéttel
- Kis furatátmérő
- Termikus és galvanikus szétválasztás
- Termékbeazonosítás a dübelhüvely eltérő színezésén keresztül
-
Műszaki adatok
Jellemző értékek
- Átmérő: 8,0 mm
- Behajtó: SW10 hatlap
- Furatmélység ≥ h1: 60 mm
- Rögzítési mélység ≥ hnom: 50 mm
megengedett terhelési értékek*
- Húzó teherbíró képesség NRk,p betonban < C16/20: 1,79 kN
- Húzó teherbíró képesség NRk,p betonban ≥ C16/20: 2,58 kN
- Tömör tégla Mz 28-1,8, NF: 0,71 kN
- Mészhomoktégla KS, NF 20-2,0: 0,57 kN
- Keresztirányú teherbíró képesség VRk,s
Dübel acélcsavarral: 4,24 kN - Hajlító nyomaték MRk,s
Dübel acélcsavarral: 6,56 Nm
*érvényes a következő hőmérséklettartományban: 30-50 °C / 50-80 °C
Megjegyzés
Kérjük, tervezésnél és felhasználásnál vegye figyelembe az ETA-15/0387 engedélyt.
Further lengths available upon request
Szűrő
Selected filters
| Megnevezés | Cikkszám | ø mm | Anyag | Dübelhossz mm | Csomagolási egység | |
|---|---|---|---|---|---|---|
| SDF-KB-8Vx60-V | 8570060430 | 8.0 | Acél | 60.0 | 10.0 | 100 |
Jellemzők
|
||||||
| SDF-KB-8Vx80-V | 8570080430 | 8.0 | Acél | 80.0 | 30.0 | 50 |
Jellemzők
|
||||||
| SDF-KB-8Vx100-V | 8570100430 | 8.0 | Acél | 100.0 | 50.0 | 50 |
Jellemzők
|
||||||
| SDF-KB-8Vx120-V | 8570120430 | 8.0 | Acél | 120.0 | 70.0 | 50 |
Jellemzők
|
||||||
| SDF-KB-8Vx140-V | 8570140430 | 8.0 | Acél | 140.0 | 90.0 | 50 |
Jellemzők
|
||||||
| SDF-KB-8Vx160-V | 8570160430 | 8.0 | Acél | 160.0 | 110.0 | 50 |
Jellemzők
|
||||||
| SDF-KB-8Vx180-V | 8570180430 | 8.0 | Acél | 180.0 | 130.0 | 50 |
Jellemzők
|
||||||
| SDF-KB-8Vx200-V* | 8570200430 | 8.0 | Acél | 200.0 | 150.0 | 50 |
Jellemzők
|
||||||
| SDF-KB-8Vx220-V* | 8570220430 | 8.0 | Acél | 220.0 | 170.0 | 50 |
Jellemzők
|
