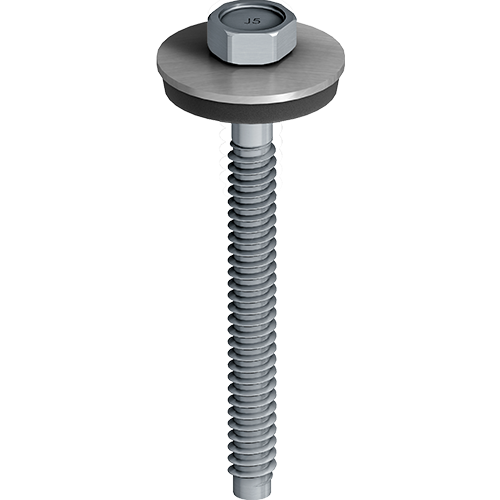

EJOT®önmetsző csavar JZ5-8,0

Termékadatok

Alkalmazás
- Acéllemezek és szendvicspanelek rögzítése acélszerkezetekre S 355-ig (St 52)
- Alkalmas 5,5 és 6,3 mm átmérőjű csavarok cseréjére
Tulajdonságok
- A2 korrózióálló nemesecél edzett acél csappal
- Tömítőalátét korrózióálló nemesacélból
- Tömítő alátét elveszíthetetlenül előreszerelve
Műszaki adatok
- Csavarátmérő: 8,0
- Tömítőalátét átmérője: 22 mm
- Behajtó: hatlapú

Letöltések

Magyar

DoP ETA-10/0200 JZ5.pdf 809 KB
DoP ETA-13/0177 JZ5.pdf 806 KB

Angol

ETA-10/0200.pdf 28 MB
Product data sheet.pdf 189 KB
ETA-13/0177.pdf 25 MB
Brochure JZ5 self-tapping screws.pdf 5 MB
EPD Self-tapping screws.pdf 1 MB
DoP ETA-10/0200 JZ5.pdf 809 KB
DoP ETA-13/0177 JZ5.pdf 806 KB
Assembly instruction.pdf 2 MB

Német

Szűrő

Selected filters

Megnevezés	Cikkszám	ø mm	Ø Tömítőalátét mm	Befogási vastagság mm	Hosszúság mm	Csomagolási egység
JZ5-8,0x60 E22 önmetsző csavar	3190653311	8.0	22	0.0 - 43.0	60.0	250
Jellemzők ø 8.0 Ø Tömítőalátét mm 22 Befogási vastagság 0.0 - 43.0 Hosszúság 60.0 Megnevezés JZ5-8,0x60 E22 önmetsző csavar Csomagolási egység 250
JZ5-8,0x80 E22 önmetsző csavar	3190853311	8.0	22	16.0 - 63.0	80.0	100
Jellemzők ø 8.0 Ø Tömítőalátét mm 22 Befogási vastagság 16.0 - 63.0 Hosszúság 80.0 Megnevezés JZ5-8,0x80 E22 önmetsző csavar Csomagolási egység 100
JZ5-8,0x100 E22 önmetsző csavar	3191053311	8.0	22	36.0 - 83.0	100.0	100
Jellemzők ø 8.0 Ø Tömítőalátét mm 22 Befogási vastagság 36.0 - 83.0 Hosszúság 100.0 Megnevezés JZ5-8,0x100 E22 önmetsző csavar Csomagolási egység 100
JZ5-8,0x150 E22 önmetsző csavar	3191553311	8.0	22	86.0 - 133.0	150.0	100
Jellemzők ø 8.0 Ø Tömítőalátét mm 22 Befogási vastagság 86.0 - 133.0 Hosszúság 150.0 Megnevezés JZ5-8,0x150 E22 önmetsző csavar Csomagolási egység 100
