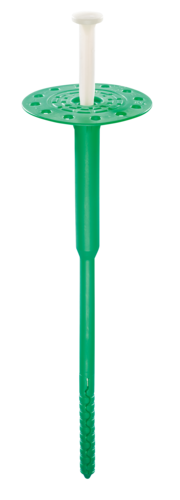

EJOT® H4 eco

Alkalmazás

Univerzális, acél feszítő-, műanyag beütőelemes dübel optimalizált feszítőzónával

• Beton, tömör- és üreges tégla, könnyű-adalékanyagos beton, valamint pórusbeton falazatokra (A, B, C, D, E)
• Minden szigetelőanyaghoz
• Európai műszaki értékeléssel (ETA)

Tulajdonságok

• Minden falazat-típusra jóváhagyva (A, B, C, D, E)
• Masszív, acél feszítőelem (törhetetlen)
• Csökkentett hőhídhatás a műanyag beütőelemnek köszönhetően
• Univerzális feszítőzóna az optimális tartásért kritikus falazatokban is
• Optimalizált tányérbesimulás a hőszigetelő lapok felületébe
• Kombinálható az EJOT kiegészítő tányérokkal
• Rövid rögzítési mélység a gyors és gazdaságos furatkészítésért
• Nagy terhelhetőség a maximális rögzítési biztonságért
• Gazdaságos dübelfelhasználás
• Előszerelt feszítő- és beütőelem a gyors beépítésért (a feszítő- és beütőelem gyárilag kerül a dübelhüvelybe)

Műszaki adatok

• Dübelátmérő: 8 mm
• Tányérátmérő: 60 mm
• Furatmélység h₁ ≥: 35 mm (75 mm)
• Rögzítési mélység h_ef ≥: 25 mm (65 mm)
• Pontszerű hőhídveszteségi tényező (χ): 0,001 W/K
• Felhasználási kategóriák (ETA): A, B, C, D, E
• Európai műszaki értékelés: ETA-11/0192

A zárójelben lévő méretek könnyű-adalékanyagos betonban és pórusbetonban történő alkalmazásra vonatkoznak. (D, E felhasználási kategória)

Jellemző terhelési értékek

• A - Normál beton C 12/15 az EN 206-1 szerint: 0,5 kN
• A - Normál beton C 20/25 - C 50/60 az EN 206-1 szerint: 0,75 kN
• B - Tömör tégla (Mz) a DIN 105 szerint: 0,75 kN
• B - Mészhomok tömör falazóelem (KS) a DIN EN 106 szerint: 0,75 kN
• C - Üreges tégla falazóelem (Hlz) a DIN 105 szerint - Testsűrűség ≥ 0,9 kg/dm³: 0,5 kN
• C - Mészhomok üreges falazóelem (KSL) a DIN EN 106 szerint: 0,75 kN
• D - Könnyű-adalékanyagos beton (LAC): 1,2 kN
• E - Pórusbeton P4 – P7: 0,5 kN

A megengedett terheléseknél a mindenkori nemzeti biztonsági tényezőt kell figyelembe venni. Kérjük a műszaki értékelésben megadott értékek betartását!
