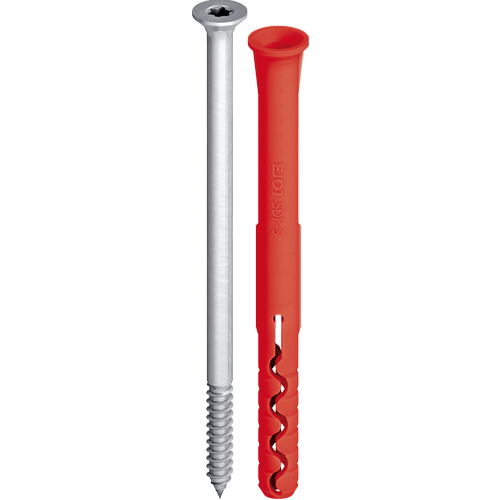

EJOT® homlokzati dübel SDF-S-8V

Alkalmazás

• Gazdaságos alternatíva faszerkezetek tömör téglába és betonba történő rögzítéséhez

Tulajdonságok

• Süllyesztett fejű
• Kis furatátmérő
• Termékbeazonosítás a dübelhüvely eltérő színezésén keresztül

Műszaki adatok

Jellemző értékek

• Átmérő: 8,0 mm
• Behajtó: TX30 belső hatszög
• Furatmélység ≥ h1: 60 mm
• Rögzítési mélység ≥ hnom: 50 mm

megengedett terhelési értékek*

• Húzó teherbíró képesség NRk,p betonban < C16/20: 1,79 kN
• Húzó teherbíró képesség NRk,p betonban ≥ C16/20: 2,58 kN
• Tömör tégla Mz 28-1,8, NF: 0,71 kN
• Mészhomoktégla KS, NF 20-2,0: 0,57 kN
• Keresztirányú teherbíró képesség VRk,s
     Dübel acélcsavarral: 4,24 kN
• Hajlító nyomaték MRk,s
     Dübel acélcsavarral: 6,56 kN

*érvényes a következő hőmérséklettartományban: 30-50 °C / 50-80 °C

Megjegyzés
Kérjük, tervezésnél és felhasználásnál vegye figyelembe az ETA-15/0387 engedélyt.

Megjegyzés a galvanikusan horganyzott homlokzati dübelcsavar felhasználásához (részlet az ETA-15/0387 engedélyből)
A galvanikusan horganyzott speciális csavar kültérben is használható, ha a rögzítésőegység gondos beépítése után a csavarfej területe nedvességtől és esőtől védve van úgy, hogy a nedvesség ne tudjon behatolni a csavarszárhoz. Ehhez a csavarfej előtt egy homlokzati burkolatot vagy egy függesztett, hátul kiszellőztetett homlokzatot kell rögzíteni és a csavarfejet egy képlékeny, tartósan rugalmas bitumen-olaj kombinációjú bevonattal (pl. gépjármű alváz-, ill. üregvédővel) kell bevonni.
