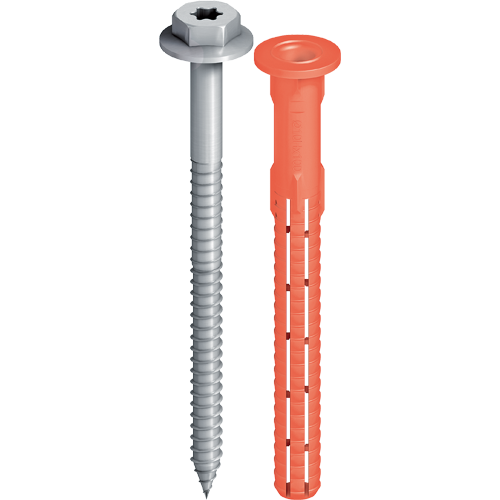

EJOT® Univerzális dübel SDF-KB-10H

Alkalmazás

• Fém épületkiegészítő elemek rögzítése
• EAD 330284-00-0604 szerinti nem teherhordó redudáns rendszerekhez
• Alkalmas fali szekrények, burkolatok és fémkonzolok rögzítésére
• Rögzítés kéregpanelekben
• Egyedülálló rögzítésként használható betonban

Tulajdonságok

• Hatlapfej préselt alátéttel
• Minden általános építőanyaghoz engedélyezett
• Megbízható tartás a problémás építőanyagokban az optimalizált feszítőrésznek köszönhetően.
• Biztonságos tartás a körkörös feszítésnek köszönhetően.
• Termékbeazonosítás a dübelhüvely eltérő színezésén keresztül
• Kettős elfordulás elleni védelem a biztonságos összeszerelés érdekében

Műszaki adatok

Jellemző értékek

• Átmérő: 10 mm
• Furatmélység h1: ≥ 80 mm
• Effektív rögzítési mélység hnom:≥ 70 mm
• Furatátmérő d0: 10 mm
• Átmenő furat a csatlakoztatandó alkatrészen df: ≤ 10,5 mm
• Behajtó: SW13/TX40

Megengedett terhelési értékek

• Húzóterhelés NRk,p betonban > C12/15
  • *Hőmérséklettartomány: 30 °C / 50 °C: 4,50 kN
  • *Hőmérséklettartomány: 50 °C / 80 °C: 4,00 kN
• Tömör tégla Mz 20-1,8, NF: 4,00 kN
• Mészhomoktégla 36, NF: 4,50 kN
• Mészhomoktégla KS 20, 8 DF: 4,50 kN
• Tömör falazat könnyűbetonból V6, 2 DF: 2,00 kN
• Üreges tégla HLz 12-0,9, NF: 2,00 kN
• Mészhomok üreges falazóelem 12, 4 DF: 2,50 kN
• Üreges falazat könnyűbetonból 10, 12 DF: 1,20 kN
• Nyíróterhelés VRk,s
  • Dübel acélcsavarral: 9,35 kN
  • Dübel korózióálló nemesacél csavarral A4: 10,91 kN
• Hajlító nyomaték MRk,s
  • Dübel acélcsavarral: 17,67 kN
  • Dübel korózióálló nemesacél csavarral A4: 20,62 kN
• Nyomószilárdság pórusbeton  [N/mm2]: 30 - 50 °C
  • Pórusbeton 4: 1,5 kN
  • Pórusbeton 5: 2,0 kN
  • Pórusbeton 6: 2,5 kN
  • Pórusbeton 7: 2,5 kN
• Részleges biztonsági érték γMAAC: 2,0


Megjegyzés
Kérjük, tervezésnél és felhasználásnál vegye figyelembe az ETA-10/0305 idevonatkozó engedélyét vagy a Z-21.2-2122 általános építéstechnikai engedélyt. A jellemző értékekkel és terhelésekkel kapcsolatban kérjük olvassa el az engedélyt.
